TUGAS PENDAHULUAN 2 MODUL 1

TUGAS PENDAHULUAN 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Kondisi

2. Rangkaian Percobaan Simulasi

3. Video Simulasi

4. Prinsip Kerja Rangkaian

5. Link Download

1. KONDISI Kembali

PERCOBAAN 2:

11) Buatlah rangkaian seperti pada modul percobaan, kemudian buatlah kondisi dengan inputan berupa saklar SPDT.

• Rangkaian Sederhana 1 : B=0, D=0, A=1, C'=0, D=1
• Rangkaian Sederhana 2 : B=0, D=0, A=1, B=0, C'=1

2. GAMBAR RANGKAIAN SIMULASI Kembali

PERCOBAAN 2: KONDISI 11

rangkaian sederhana 1

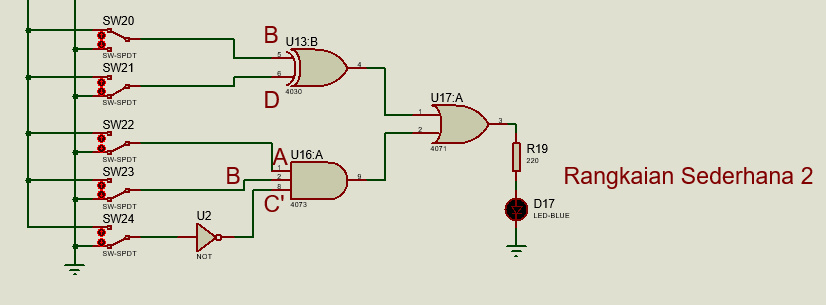

rangkaian sederhana 2

3. VIDIO SIMULASI Kembali

PERCOBAAN 2: KONDISI 11

4. PRINSIP KERJA RANGKAIAN Kembali

PERCOBAAN 2: KONDISI 11

rangkaian sederhana 1 :

pertama dari gerbang logika XOR, sesuai kondisi pada modul yaitu diberi logika 0 pada kaki 1 dan logika 0 juga pada kaki 2. XOR bekerja dengan mengeluarkan output logika 1 jika inputnya berlogika sama, sehingga output XOR sesuai kondisi adalah 0. gerbang logika selanjutnya yaitu gerbang logika AND. dimana inputnya adalah 101 namun karena kaki 2 di beri gerbang NOT maka inputnya menjadi 111. gerbang logika AND seperti operasi perkalian maka outputnya adalah 1.

output dari gerbang logika XOR dan AND akan diinputkan ke gerbang logika OR yaitu logika 01. pada gerbang logika OR jika inputnya 01 maka outputnya adalah 1 karena seperti operasi penjumlahan. dikarenakan outputnya 1 maka LED mendapat arus atau LED menyala.

rangkaian sederhana 2:

terdiri dari gerbang logika XOR, AND, dan OR. gerbang logika yang pertama, gerbang logika XOR, sesuai kondisi pada modul yaitu diberi logika 1 pada kaki 1 dan logika 0 pada kaki 2. XOR bekerja dengan mengeluarkan output logika 1 jika inputnya berlogika beda, sehingga output XOR sesuai kondisi adalah 1. gerbang logika selanjutnya yaitu gerbang logika AND. dimana inputnya adalah 101 namun karena kaki ke tiga di NOT kan maka inputnya adalah 100. gerbang logika AND seperti operasi perkalian maka outputnya adalah 0.

output dari gerbang logika XOR dan AND akan diinputkan ke gerbang logika OR yaitu logika 10. pada gerbang logika OR jika inputnya 10 maka outputnya adalah 1 karena seperti operasi penjumlahan. dikarenakan outputnya 1 maka LED mendapat arus atau LED menyala.

5. LINK DOWNLOAD Kembali

download untuk HTML disini

download untuk file simulasi rangkaian percobaan 2 disini

download video praktikum.2 disini

download datasheet LED disini

download datasheet gerbang NAND disini

download datasheet gerbang NOR disini

download datasheet gerbang XOR disini

download datasheet gerbang XNOR disini
