aplikasi encoder decoder


a. Mengetahui tentang pir sensor, sensor infrared, sound sensor
b. Mengetahui Simulasi rangkaian encoder decoder
c. Mengetahui tabel kebenaran dari jenis gerbang logika dan IC yang digunakan
d. Mengetahui Tripod Otomatis



2. Alat Dan Bahankembali

ALAT
NoNama AlatSpesifikasiJumlah
1Gambar layout komponen
1 set
2Ground
1 set
3power1 buah
4Solder 1 buah
5Penyedot timah1 buah
6Tang potong1 buah
7Tang lancip1 buah
8Mistar baja
1 buah
9Landasan solder1 buah
10Mata bor1 buah

INSTRUMEN :

OSCILOSCOPE


GENERATOR
POWER SUPPLY
Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik ataupun elektronika lainnya.

Voltmeter DC

Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur.




BAHAN
Resistor
Resistor merupakan komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur besarnya arus yang mengalir dalam rangkaian.

Spesifikasi Resistor yang digunakan:

Resistor 10k

Resistor 2k

Data sheet resistor:


Dioda

Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.

Karakteristik Dioda:

Transistor
Berfungsi sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Pada rangkaian water level sensor ini transistor hanya digunakan sebagai saklar, dengan adanya arus di base maka transistor akan "on" sehingga akan ada arus dari kolektor ke emitor.

Spesifikasi Transistor:

1. DC Current gain(hfe) maksimal 800

2. Arus Collector kontinu(Ic) 100mA

3. Tegangan Base-Emitter(Vbe) 6V

4. Arus Base(Ib) maksimal 5mA

Data Sheet Transistor :
Grafik Respon:

Kapasitor

IC 74147


IC encoder 74147 merupakan IC dalam keluarga TTL yang bekerja dengan tegangan sumber +5 volt DC. IC 74147 memiliki 16 pin dengan kemasan IC DIP. Encoder IC 74147 memiliki 9 jalur input desimal 1 sampai 9 aktif LOW dan 4 jalur output BCD aktif LOW. Tegangan sumber untuk IC 74147 diberikan melalui pin Vcc (+5 volt DC) dan pin GND (ground).

IC 74141


IC 74LS48


KOMPONEN INPUT :

sound sensor

Sound Detection Sensor Module Pin Configuration

Pin Name

Description

VCC



The Vcc pin powers the module, typically with +5V

GND

Power Supply Ground

DO

Digital Output Pin. Directly connected to digital pin of Microcontroller

AO

Analog Output Pin. Directly connected to an analog pin of Microcontroller

Sound Detection Sensor Module Features & Specifications

Operating Voltage: 3.3V to 5V DC

LM393 comparator with threshold preset

PCB Size: 3.4cm * 1.6cm

Induction distance: 0.5 Meter

Operating current:  4~5 mA

Microphone Sensitivity (1kHz): 52 to 48 dB

Easy to use with Microcontrollers or even with normal Digital/Analog IC

Small, cheap and easily available



pir sensor

PIR Sensor Module Pinout Configuration

Pin Number

Pin Name

Description

1

Vcc

Input voltage is +5V for typical applications. Can range from 4.5V- 12V

2

High/Low Ouput (Dout)

Digital pulse high (3.3V) when triggered (motion detected) digital low(0V) when idle(no motion detected

3

Ground

Connected to ground of circuit

PIR Sensor Features
Wide range on input voltage varying from 4.V to 12V (+5V recommended)
Output voltage is High/Low (3.3V TTL)
Can distinguish between object movement and human movement
Has to operating modes - Repeatable(H) and Non- Repeatable(H)
Cover distance of about 120° and 7 meters
Low power consumption of 65mA
Operating temperature from -20° to +80° Celsius

1. Respon terhadap arah, jarak, dan kecepatan


Gambar 3.2a. Grafik Pir terhadap arah , jarak, dan kecepatan

Pada grafik tersebut ; (a) Arah yang berbeda mengasilkan tegangan yang bermuatan berbeda ; (b) Semakin dekat jarak objek terhadap sensor PIR, maka semakin besar tegangan output yang dihasilkan ; (c) Semakin cepat objek bergerak, maka semakin cepat terdeteksi oleh sensor PIR karena infrared yang ditimbulkan dengan lebih cepat oleh objek semakin mudah dideteksi oleh PIR, namun semakin sedikit juga waktu yang dibutuhkan karena sudah diluar jangkauan sensor PIR.

3.2b. Respon terhadap suhu

Gambar 3.2b. Grafik PIR terhadap suhu

Dari grafik, didapatkan bahwa suhu juga mempengaruhi seberapa jauh PIR dapat mendeteksi adanya infrared dimana semakin tinggi suhu disekitar maka semakin pendek jarak yang bisa diukur oleh PIR.


MQ-2


komponen output :

7 Segment Anoda

Layar tujuh segmen adalah salah satu perangkat layar untuk menampilkan sistem angka desimal yang merupakan alternatif dari layar dot-matrix. Layar tujuh segmen ini sering kali digunakan pada jam digital, meteran elektronik, dan perangkat elektronik lainnya yang menampilkan informasi numerik.
Data Sheet Seven segment:


Relay
Relay adalah komponen yang berfungsi untuk mengalirkan arus listrik yang besar dengan menggunakan kendali listrik arus kecil. Relay memiliki fungsi sebagai saklar atau elektromagnetik switch yang mana dikendalikan oleh magnet listrik.
Konfigurasi pin relay:

Spesifikasi Relay:
speaker


3.Dasar Teori kembali

1.Resistor

Resistor merupakan komponen pasif yang memiliki nilai resistansi tertentu dan berfungsi untuk menghambat jumlah arus listrik yang mengalir dalam suatu rangkaian. Resistor dapat diklasifikasikan menjadi beberapa jenis, diantaranya resistor nilai tetap (fixed resistor), resistor variabel (variabel resistor), thermistor, dan LDR.


Cara membaca nilai resistor

Cara menghitung nilai resistansi resistor dengan gelang warna :

1. Masukan angka langsung dari kode warna gelang pertama.

2. Masukan angka langsung dari kode warna gelang kedua.

3. Masukan angka langsung dari kode warna gelang ketiga.

 4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n).
5. Gelang terakhir merupakan nilai toleransi dari resistor

2. Diode
Cara Kerja Dioda:
Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).
a. tanpa tegangan
Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p.
b. kondisi forward bias
Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif.

c. kondisi reverse bias

Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub.

Transistor
Transistor NPN
Pada transistor NPN, semikonduktor tipe-P diapit oleh dua semikonduktor tipe-N. Transistor NPN juga dapat dibentuk dengan menghubungkan anoda dari dua dioda sebagai base dan katoda sebagai kolektor dan emitor. Arus mengalir dari kolektor ke emitor karena potensial kolektor lebih besar daripada base dan emitor.

Transistor PNP
Pada transistor PNP, semikonduktor tipe-N diapit oleh dua semikonduktor tipe-P. Transistor PNP juga dapat dibentuk dengan menghubungkan katoda dari dua dioda sebagai base dan anoda sebagai kolektor dan emitor. Hubungan emitter-base foward bias sementara collector-base reverse bias. Jadi, arus mengalir dari emitor ke kolektor karena potensial emitor lebih besar daripada base dan kolektor.

Transistor sebagai saklar

Jika ada arus yang cukup besar di kaki basis, transistor akan mencapai titk jenuh (saturasi). Pada titk jenuh ini transistor mengalirkan arus secara maksimum dari kolektor ke emitor sehingga transistor seolah-olah short pada hubungan kolektor-emitor. Jika arus base sangat kecil maka kolektor dan emitor bagaikan saklar yang terbuka. Pada kondisi ini transistor dalam keadaan cut-off sehingga tidak ada arus dari kolektor ke emitor. Nilai resistor terhubung ke base (Rb) dapat dihitung dengan;

Rb = Vbe / Ib
Transistor sebagai penguat
Transistor sebagai penguat jika bekerja dalam daerah aktif. Tegangan, arus, dan daya dapat diperkuat dengan beberapa konfigurasi seperti common emitter, common colector, dan common base.
DC Current Gain = Collector Current (Ic) / Base Current (Ib)

Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

Ada besi atau yang disebut dengan nama inti besi dililit oleh sebuah kumparan yang berfungsi sebagai pengendali.  Sehingga kumparan kumparan yang diberikan arus listrik maka akan menghasilkan gaya elektromagnet.  Gaya tersebut selanjutnya akan menarik angker untuk pindah dari biasanya tutup ke buka normal.  Dengan demikian saklar menjadi pada posisi baru yang biasanya terbuka yang dapat menghantarkan arus listrik.  Ketika armature sudah tidak dialiri arus listrik lagi maka ia akan kembali pada posisi awal, yaitu normal close.

Fitur:

1. Tegangan pemicu (tegangan kumparan) 5V

2. Arus pemicu 70mA

3. Beban maksimum AC 10A @ 250 / 125V

4. Maksimum baban DC 10A @ 30 / 28V

5. Switching maksimum

Motor DC

Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), ArmatureWinding (Kumparan Jangkar), Commutator (Komutator)dan Brushes (kuas/sikat arang).

Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti

Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.

IC 74147


IC 74141




IC 74LS48






SENSOR :
INFRARED SENSOR
Sensor inframerah adalah perangkat elektronik, yang memancarkan untuk merasakan beberapa aspek lingkungan. Sensor IR dapat mengukur panas suatu benda serta mendeteksi gerakan. Jenis sensor ini hanya mengukur radiasi infra merah, daripada memancarkannya yang disebut a sensor IR pasif . Biasanya, dalam spektrum infra merah, semua benda memancarkan beberapa bentuk radiasi termal. IR LED adalah salah satu jenis pemancar yang memancarkan radiasi IR. LED ini terlihat mirip dengan LED standar dan radiasi yang dihasilkannya tidak terlihat oleh mata manusia. Penerima inframerah terutama mendeteksi radiasi menggunakan pemancar inframerah. Penerima inframerah ini tersedia dalam bentuk fotodioda. Fotodioda IR tidak serupa dibandingkan dengan fotodioda biasa karena hanya mendeteksi radiasi IR. Berbagai jenis penerima infra merah tergantung pada voltase, panjang gelombang, paket, dll.










PIR SENSOR

PIR (Passive Infrared Receiver) merupakan sebuah sensor berbasiskan infrared. Akan tetapi, tidak seperti sensor infrared kebanyakan yang terdiri dari IR LED dan fototransistor. PIR tidak memancarkan apapun seperti IR LED. Sesuai dengan namanya ‘Passive’, sensor ini hanya merespon energi dari pancaran sinar inframerah pasif yang dimiliki oleh setiap benda yang terdeteksi olehnya. Benda yang bisa dideteksi oleh sensor ini biasanya adalah tubuh manusia. Sensor PIR ini bekerja dengan menangkap energi panas yang dihasilkan dari pancaran sinar inframerah pasif yang dimiliki setiap benda dengan suhu benda diatas nol mutlak. Seperti tubuh manusia yang memiliki suhu tubuh kira-kira 32 derajat celcius, yang merupakan suhu panas yang khas yang terdapat pada lingkungan. Pancaran sinar inframerah inilah yang kemudian ditangkap oleh Pyroelectric sensor yang merupakan inti dari sensor PIR ini sehingga menyebabkan Pyroelectic sensor yang terdiri dari galium nitrida, caesium nitrat dan litium tantalate menghasilkan arus listrik. Mengapa bisa menghasilkan arus listrik? Karena pancaran sinar inframerah pasif ini membawa energi panas. Prosesnya hampir sama seperti arus listrik yangterbentuk ketika sinar matahari mengenai solar cell.





SOUND SENSOR
Sensor suara merupakan module sensor yang mensensing besaran suara untuk diubah menjadi besaran listrik yang akan dioleh mikrokontroler. Module ini bekerja berdasarkan prinsip kekuatan gelombang suara yang masuk. Dimana gelombang suara tersebut mengenai membran sensor, yang berefek pada bergetarnya membran sensor. Dan pada membran tersebut terdapat kumparan kecil yang dapat menghasilkan besaran listrik. Kecepatan bergeraknya membran tersebut juga akan menentukan besar kecilnya daya listrik yang akan dihasilkan. Komponen utama untuk sensor ini yaitu condeser mic sebagai penerima besar kecilnya suara yang masuk.


4. percobaan kembali


a. Prosedur percobaan:

Step 1:SUSUN dan SIAPKAN KOMPONEN

Step 2:RANGKAI KOMPONEN

Step 3: BUAT SIMULASI PADA PROTEUS

Step 4: MENCOBA RANGKAIAN

Step 5: MENERAPKAN RANGKAIAN

b. Hardware :

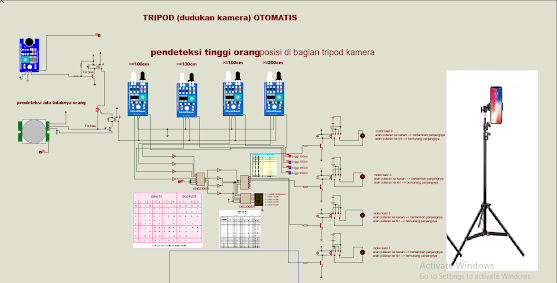

c. Rangkaian Simulasi

kembali




pada rangkaian proteksi pompa air kali ini kita menggunakan 3 buah sensor yaitu pir sensor, sound sensor, dan infrared sensor.

Sound Sensor
sound sensor kita gunakan utnuk mengaktifkan rangkaian tripod otomatis. apabila ada sinyal input berupa suara akan dideteksi oleh sound sensor sehingga bisa diibaratkan sensor mendapatkan logika satu sehingga muncul tegangan di kaki ouput sensor yang akan diberikan ke kaki base transistor melalui sebuah resistor terlebih dahulu. saat kaki base transistor mendapat tegangan -+0.6 volt maka transistor akan aktif sehingga arus dari kolektor ke emitor dapat mengalir dan dengan begitu muncul tegangan di kaki relay sehingga relay aktif dan saklar berpindah dari kanan ke kiri sehingga suplay untuk rangkaian selanjutnya aktif.

PIR Sensor

pir sensor kita pakai sebagai pendeteksi ada atau tidaknya orang di depan kamera. saat ada orangterdeteksi di depan kamera maka pir sensor berlogika satu. dengan begitu muncul tegangan di kaki output sensor yang akan diteruskan ke kaki base transistor. dengan demikian transistor aktif dan relay juga mendapat arus atau tegangan untuk membalikkan saklar. lalu, rangkaianir sensor akan mulai bekerja karena sudah mendapat suplay.

infrared sensor
disini kita menggunakan 4 buah infrared sensor sesuai dengan jum;ah sambungan kaki tripod. infrared sensor akan mendapat logika satu sesuai dengan ketinggian orang yang akan berfoto. output dari sensor inframerah ini akan di teruskan ke sebuah IC 74147 sebagai encoder yang menghasilkan bilangan biner kemudian di decoder oleh IC 74141 untuk mendapatkan bilangan decimal sesuai dengan nomor sensor inramerah sehingga motor untuk ketinggian sekian akan berputar. selain itu bilangan biner dari decoder juga akan diteruskan ke IC 74LS48 sebagai decoder 7 segmen. 7 segmen disini akan menampilkan bilangan 0-4 sebagai indikator motor sudah aktif.

d.Video Simulasi kembali




e. Kondisi :



f. File Download kembali

download vidio
