1. Tujuan [Kembali]
- Merangkai dan Menguji operasi logika dari counter asyncron dan counter syncronous.
- Merangkai dan Menguji aplikasi dari sebuah Counter.
2. Alat dan Bahan [Kembali]
 |
| Gambar 1.1 Module D'Lorenzo |
- Panel DL 2203C
- Panel DL 2203D
- Panel DL 2203S
- Jumper.
Gambar 1.2 Jumper
3. Dasar Teori [Kembali]
3.3.1 Counter
Counter adalah sebuah rangkaian sekuensial yang mengeluarkan urutan
statestate tertentu, yang merupakan aplikasi dari pulsa-pulsa inputnya. Pulsa
input dapat berupa pulsa clock atau pulsa yang dibangkitkan oleh sumber
eksternal dan muncul pada interval waktu tertentu. Counter banyak digunakan
pada peralatan yang berhubungan dengan teknologi digital, biasanya untuk
menghitung jumlah kemunculan sebuah o kejadian/event atau untuk
menghitung pembangkit waktu. Counter yang mengeluarkan urutan biner
dinamakan Biner Counter. Sebuah n-bit binary counter terdiri dari n buah flip-
flop, dapat menghitung dari 0 sampai 2n - 1 . Counter secara umum
diklasifikasikan atas counter asyncron dan counter syncronous.
a. Counter Asyncronous
Counter Asyncronous disebut juga Ripple Through Counter atau Counter Serial (Serial Counter), karena output masing-masing flip-flop yang digunakan akan bergulingan (berubah kondisi dan “0” ke “1”) dan sebaliknya secara berurutan atau langkah demi langkah, hal ini disebabkan karena hanya flipflop yang paling ujung saja yang dikendalikan oleh sinyal clock, sedangkan sinyal clock untuk flip-flop lainnya diambilkan dan masing-masing flip-flop sebelumnya.
 |
| Gambar 3.3 Rangkaian Counter Asyncronous |
b. Counter Syncronous
Counter syncronous disebut sebagai Counter parallel, output flipflop yang digunakan bergulingan secara serempak. Hal ini disebabkan karena masing-masing flip- flop tersebut dikendalikan secara serempak oleh sinyal clock.
 |

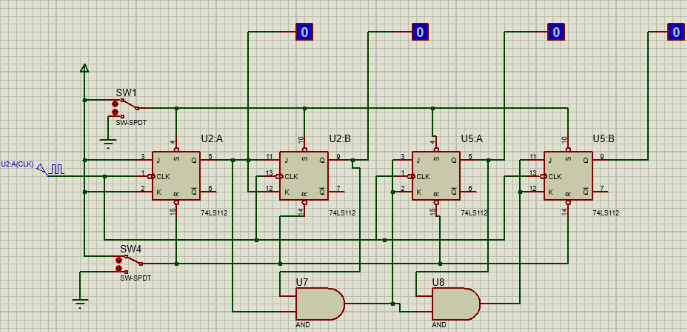

| Gambar 3.4 Rangkaian Counter Syncronous |
4. Percobaan [Kembali]
silahkan klik link di daftar isi :)
