Laporan Praktikum Modul IV
Percobaan 1
1. Jurnal [Kembali]
2. Hardware [Kembali]

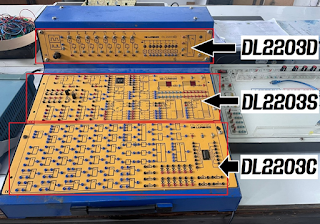

1. Panel DL 2203C.
2. Panel DL 2203D.
3. Panel DL 2203S.

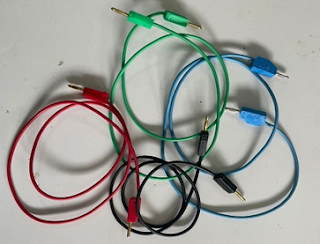

4. Jumper.
5. IC 74111
6. Switch (SW-SPDT)
Switch
7. gerbang AND
8. Logicprobe atau LED
Logic Probe
3. Video Praktikum [Kembali]
4. Analisa [Kembali]
1. analisa output yang dihasilkan tiap-tiap kondisi!
Dari percobaan tiap kondisi yang telah dilakukan, pada kondisi pertama output yang dihasilkan yaitu bit data yang dikirim secara serial karena merupakan shift register SISO. Pada percobaan kedua, output data yag ditampilkan/dikirimkan secara paralel dikarenakan rangkaian berupa shift register SIPO. Kemudian, dikondisi ketiga adalah shift register jenis PISO dimana terlihat outputnya dikirimkan serial. lalu pada kondisi keempat output data dikirim paralel karena merupakan shift register PIPO
2. jika gerbang and pada rangkaian dihapus, sumber clock dihubungkan langsung ke flip flop, bandingkan output yang didapatkan!
Output yang dihasilkan akan tetap sama dengan saat masih menggunakan gerbang AND. penggunaan gerbang AND disini hanya sebagai on /off clock terhadap flip flop.
5. Link Download
[Kembali]
download HTML
download video
download rangkaian
download datasheet ic 74111
