Laporan Praktikum Modul 2
Percobaan 1

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian

4. Prinsip Kerja

5. Video Percobaan

6. Analisa

7. Link Download

1. Jurnal  [Kembali]

2. Alat dan Bahan [Kembali]

a.. Jumper

Gambar 1. Jumper

b.Panel DL 2203D
c.Panel DL 2203C
d.Panel DL 2203S

Gambar 2. Modul De Lorenzo

2.2 Bahan (proteus) [kembali]

a. IC 7408 (JK filp flop)

Gambar 3. IC 74LS112

b. IC 7404

Gambar 4. IC 7404

c. IC 7432

Gambar 5. IC 7432

b. Power DC

Gambar 6. Power DC

c. Switch (SW-SPDT)

Gambar 7. Switch

d. Logicprobe atau LED

Gambar 8. Logic Probe

3. Rangkaian Simulasi[Kembali]

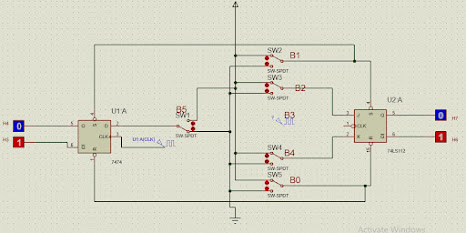

gambar rangkaian JK FLIP FLOP (kanan) dan D FLIP FLOP(kiri)

4. Prinsip Kerja[Kembali]

Rangkaian percobaan 1 terdiri atas dua buah IC yaitu IC 7474 dan IC 74LS112, saklar SPDT, logic probe. Selain itu, pada rangkaian ini juga digunakan beberapa buah saklar SPDT(single pole double trow) untuk memberikan logika ke masing masing kaki IC. Logic probe pada percobaaan ini digunakan untuk menunjukkan output dari hasil keluaran IC.

Pada rangkaian pertama, yaitu JK flip flop dengan kondisi B0=1, B1=1, B2=1, B3=CLOCK, B4=0. Prinsip kerja nya yaitu sesuai dengan modul bahwasannya JK flip flop, kaki J dan kaki K itu dapat digunakan jika kaki set dan kaki reset dinonaktifkan. Jika kaki set aktif maka J dan K tidak akan memiliki pengaruh dan keluaran output dari IC adalah Q=1  Q’=0. Kemudian jika kaki reset yang aktif maka outputnya akan Q=0 dan Q’=1. Kemudian output dari JK flip flop juga akan mengikuti dari input yang diberikan kepada kaki j dan kaki k sesuai dengan tabel kebenaran berikut.

5. Video Praktikum [Kembali]

6. Analisa [Kembali]



7. Link Download [Kembali]

download untuk HTML
download video praktikum percobaan 2
download datasheet
